Výhody a nevýhody prefabrikovaných mostních konstrukcí

Prefabrikované mostní konstrukce mohou zkrátit práce přímo na staveništi a umožnit přesnější plánování realizace. Jejich vhodnost ale závisí také na rozměrech dílců, přepravní trase, přístupu techniky a návaznosti montáže na založení mostu.

Co jsou prefabrikované mostní konstrukce

Prefabrikované mostní konstrukce jsou sestavené z dílců vyrobených mimo staveniště, které se následně dopraví na místo a namontují do výsledné konstrukce. Prefabrikace tak přesouvá část stavebních prací z prostoru mostu do výrobního závodu, nikoli však veškerou práci mimo stavbu.

U betonových mostů se používají například železobetonové prefabrikáty pro mostní pole, nosníky nebo další části konstrukce. Konkrétní řešení záleží na návrhu statika, rozpětí, zatížení a podmínkách staveniště. Jednotlivé dílce se obvykle ukládají na připravené podpory či ložiska a propojují podle projektové dokumentace; některé části se následně doplní betonáží na místě.

Prefabrikovaný proto nemusí znamenat, že celý most přijede na stavbu jako hotový celek. Často jde o kombinaci výroby mimo staveniště a prací prováděných přímo na místě, například při budování opěr, pilířů, mostovky nebo spojů mezi dílci.

Hlavní výhody prefabrikace při výstavbě mostů

Hlavní výhodou prefabrikace je možnost připravovat části mostu ve výrobě a současně provádět jiné práce na staveništi. To může zjednodušit organizaci projektu a omezit dobu, po kterou jsou některé práce závislé na počasí či provozu pod mostem.

Výroba v kontrolovaném prostředí usnadňuje plánování pracovních postupů a průběžnou kontrolu provádění. Závod nabízí stabilnější podmínky než otevřené staveniště, přesto kvalita závisí na návrhu, technologii výroby, ošetřování betonu, kontrole dílců i jejich přepravě. Prefabrikace tedy sama o sobě nezaručuje bezchybný výsledek.

• Souběh činností: zatímco se vyrábějí nosné dílce, na stavbě může pokračovat založení mostu nebo příprava opěr, pokud to harmonogram a návaznosti dovolují.
• Krátké montážní okno: u vhodného projektu lze osazení naplánovat do omezené výluky na železnici nebo dopravní uzávěry. Rozhoduje však připravenost podpěr, jeřábu, dílců i montážní čety.
• Méně některých mokrých procesů na místě: omezení betonáže přímo v prostoru mostu může být přínosné tam, kde je obtížné zajistit bednění nebo přístup.
• Opakovatelnost prvků: při více podobných mostních polích může opakovaná výroba podpořit efektivní řízení a kontrolu dílců.

Přínosy nejsou automatické. Pokud výroba, doprava a připravenost staveniště nejsou sladěné, může se výhoda souběžných prací ztratit v čekání na dílce nebo montážní techniku.

Nevýhody a technická omezení

Největším omezením prefabrikovaných mostních konstrukcí bývá logistika: rozměrné a těžké dílce je nutné bezpečně vyrobit, přepravit, vyložit a přesně osadit. Návrh proto musí od začátku počítat s možnostmi dopravy i montáže, nejen s výsledným tvarem mostu.

Přeprava nadměrných dílců může vyžadovat zvláštní povolení, doprovodná vozidla, vhodně zvolenou trasu nebo úpravu časů přepravy. Úzké komunikace, mostní omezení, kruhové objezdy či vedení sítí mohou omezit velikost prvků. I když je trasa průjezdná, je nutné prověřit manipulaci při příjezdu a prostor pro složení dílců.

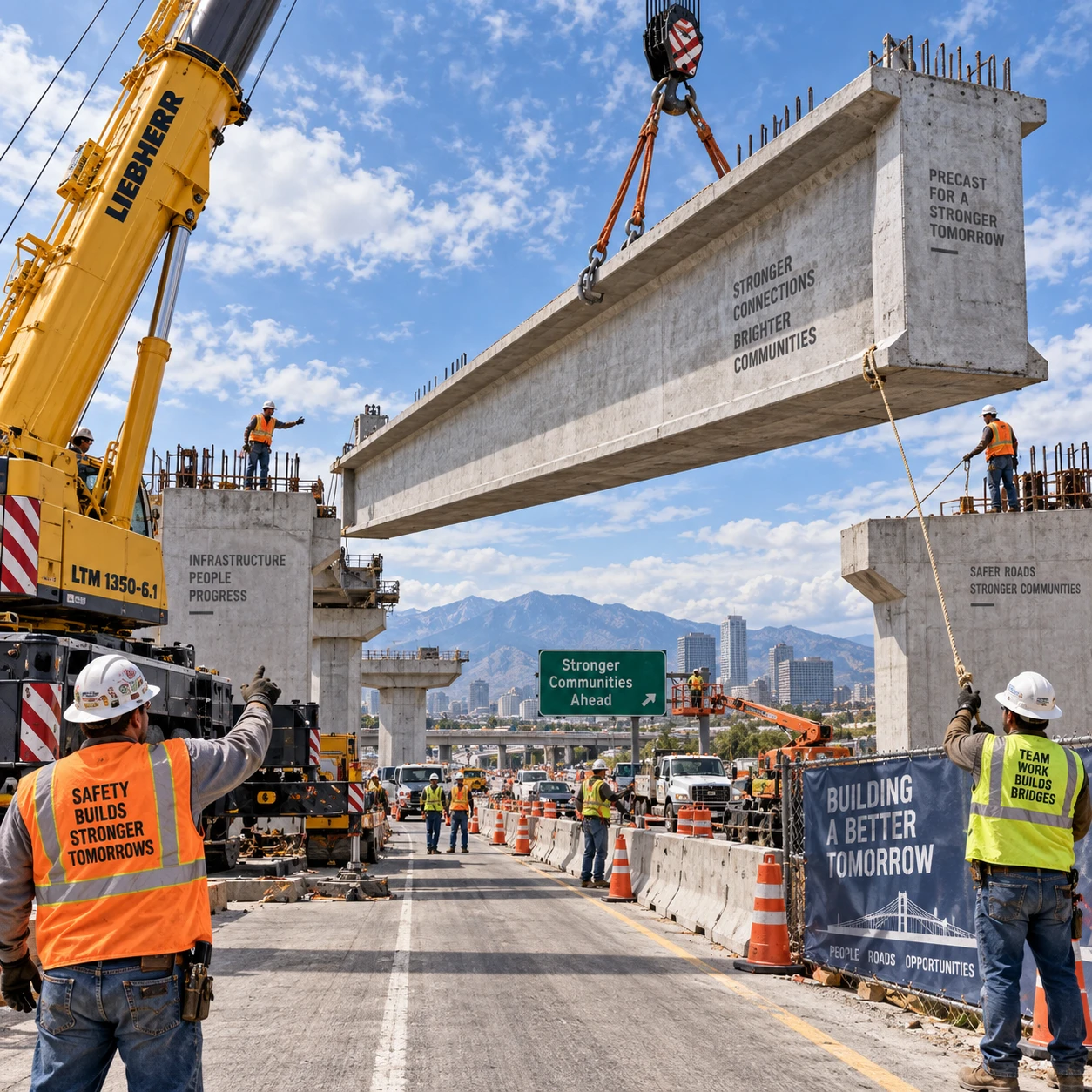

Na staveništi se uplatní jeřábová montáž, jejíž proveditelnost závisí na hmotnosti a dosahu břemene, podloží pro ustavení jeřábu, překážkách i bezpečném vymezení pracovního prostoru. U železničních staveb se k tomu přidávají požadavky na koordinaci s provozem a výlukami. Osazení vyžaduje přesnost: odchylky v poloze opěr, ložisek nebo kotev mohou zkomplikovat montáž i navazující práce.

• Výroba a doprava vyžadují včasné uzavření projektu a koordinaci změn.
• Poškození dílce při přepravě může znamenat opravu, kontrolu nebo posun montáže.
• Nepravidelná geometrie a atypická rozpětí mohou omezit výběr standardních prvků.

Prefabrikace může také zvýšit nároky na přípravu a jednorázovou mobilizaci techniky. O tom, zda se celkově vyplatí, rozhoduje porovnání všech nákladů a rizik včetně dopravy, jeřábů, uzavírek a případných pomocných konstrukcí.

Prefabrikace versus výstavba na místě

Hlavní rozdíl spočívá v tom, kde vznikají nosné části: při prefabrikaci ve výrobním závodě, při výstavbě na místě přímo na staveništi. Ani jeden postup není obecně lepší; rozhoduje geometrie mostu, přístup, harmonogram a dopad na okolní provoz.

U prefabrikovaného řešení se část výroby oddělí od místních podmínek. To může pomoci například při práci nad frekventovanou komunikací, kdy je žádoucí omezit činnosti v prostoru pod mostem. Vyžaduje však vhodné dílce, dopravní trasu a dostatečný prostor pro jejich osazení. Pokud je montážní přístup složitý, doprava může převážit nad přínosem rychlejšího postupu na místě.

Betonáž přímo na staveništi poskytuje větší volnost při řešení složitých tvarů nebo atypické geometrie. Na druhé straně obvykle potřebuje bednění, výztuž, pracovní plochy a čas na betonáž a ošetřování. Konkrétní harmonogram závisí na technologii, počasí, přístupu i požadované kvalitě provedení.

V praxi se používají také kombinovaná řešení: například opěry a pilíře se zhotoví na místě, zatímco nosníky mostního pole se vyrobí jako prefabrikáty. Takový postup umožňuje přizpůsobit jednotlivé části projektu jejich podmínkám, ale vyžaduje pečlivě navržené styky a návaznosti.

Kdy je prefabrikované řešení vhodné

Prefabrikované řešení je vhodné tehdy, když lze bezpečně dopravit a osadit navržené dílce a když přínosy výroby mimo staveniště odpovídají potřebám projektu. Nejprve se proto ověřuje proveditelnost logistiky, potom technické řešení a harmonogram.

Prefabrikace může být výhodná u opakujících se mostních polí, při omezeném prostoru pro dlouhodobé práce na místě nebo tam, kde je důležité zkrátit dobu činnosti v prostoru silnice či železnice. U silničních i železničních mostů je ale nutné zvlášť posoudit dopravní omezení, bezpečnost, plánované uzavírky či výluky a návaznost na stávající konstrukce.

Předběžné rozhodnutí lze opřít o čtyři kontrolní otázky:

• Rozměry: lze prvky navrhnout tak, aby odpovídaly rozpětí, zatížení a požadované geometrii mostu?
• Doprava: zvládne trasa hmotnost a rozměry dílců bez neúměrných úprav či omezení?
• Montáž: lze jeřáb bezpečně ustavit a dostat dílec do přesné polohy?
• Návaznosti: budou založení mostu, opěry, ložiska a plánované dopravní výluky připraveny včas?

Pokud některá odpověď zní ne, neznamená to automaticky konec prefabrikace. Může být vhodné zmenšit nebo rozdělit dílce, změnit způsob montáže, případně zvolit kombinovanou konstrukci. Každá úprava ale ovlivní návrh, výrobu i cenu.

Co posoudit před volbou konstrukce

Před volbou konstrukce je třeba společně posoudit statiku, založení mostu, výrobu, dopravu, montáž a dopady na provoz. Rozhodnutí založené pouze na rychlosti montáže může přehlédnout náklady i rizika, která vznikají v předchozích a navazujících fázích.

Už při návrhu je proto užitečné zapojit projektanta, výrobce prefabrikátů, dopravce i realizační tým. Společně mohou ověřit rozměry dílců, únosnost přepravních tras, místo pro jeřáb a pořadí montáže. Zvláštní pozornost si zaslouží založení mostu: přesnost a termín dokončení opěr či pilířů přímo ovlivňují, zda lze prefabrikované mostní pole osadit podle plánu.

Praktické rozhodnutí vychází ze tří hledisek: technické proveditelnosti, logistické dostupnosti a celkového harmonogramu s náklady. Prefabrikace může nabídnout dobře organizovaný postup, ale její výhoda se projeví pouze tehdy, když na sebe výroba, přeprava a montáž plynule navazují.

Časté otázky

Jak prefabrikace ovlivňuje dobu výstavby mostu?
Část práce probíhá současně s přípravou staveniště, takže se může zkrátit doba potřebná pro některé činnosti přímo na místě. Celkový termín však závisí na výrobě, dopravě, připravenosti založení a možnostech montáže.

Jaké jsou hlavní logistické nároky při přepravě a montáži dílců?
Je nutné prověřit rozměry a hmotnost dílců, průjezdnost trasy, povolení, prostor pro vykládku, únosnost plochy pod jeřábem a bezpečný dosah při osazení. U železničních staveb se koordinuje také časování montáže s provozem a výlukami.

Lze prefabrikované konstrukce využít u silničních i železničních mostů?
Ano, prefabrikace se může uplatnit u obou typů mostů. Návrh musí odpovídat příslušnému zatížení, provozním podmínkám, geometrii a požadavkům na montáž.

Kdy může být vhodnější betonáž přímo na staveništi?
Betonáž na místě může lépe vyhovovat složité nebo atypické geometrii, obtížné dopravní trase či staveništi bez prostoru pro jeřábovou montáž. Její vhodnost se posuzuje také podle možností bednění, přístupu a dopadu delší realizace na provoz.
