Jak se navrhují bezpečnostní prvky na dálnicích v ČR

Bezpečnostní prvky na dálnici tvoří provázaný systém, který má řidiči pomoci včas rozpoznat situaci a omezit následky případné nehody. Jejich návrh proto začíná dlouho před pokládkou asfaltu: projektanti vyhodnocují trasu, provoz, okolní terén i návaznost na mosty, tunely a další objekty.

V českém prostředí se do přípravy zapojují dopravní a stavební projektanti, specialisté na bezpečnost, správci komunikací i další dotčené profese. Výsledkem není pouhý soupis svodidel a značek, ale řešení, které musí fungovat jako celek během výstavby i po uvedení dálnice do provozu.

Od zadání k návrhu dálnice

Bezpečnost dálnice se řeší už při přípravě projektu, kdy se stanoví požadavky, prověří území a hledají se rizika budoucího provozu. Konkrétní prvky se vybírají až v návaznosti na trasu, dopravní řešení a podobu okolních staveb.

Projekt začíná zadáním a průzkumy. Tým ověřuje prostorové možnosti, geologické a hydrologické podmínky, napojení na stávající síť i omezení vyplývající z ochrany přírody nebo zástavby. Současně se připravuje dopravní řešení, které určuje uspořádání jízdních pruhů, křižovatek, připojovacích a odbočovacích pruhů.

Bezpečnostní hlediska se promítají do projektové dokumentace v různých stupních přípravy. V počáteční fázi jde o základní koncepci a prostorové uspořádání, v podrobnějších stupních se řeší konkrétní poloha svodidel, dopravní značení, odvodnění komunikace i detaily napojení. Změna trasy nebo konstrukce může ovlivnit několik prvků najednou; například úprava krajnice může změnit prostor pro zádržný systém i odvodňovací zařízení.

Důležitým podkladem je také bezpečnostní audit, který posuzuje plánované řešení z hlediska uživatelů komunikace. U existujících úseků může následovat bezpečnostní inspekce zaměřená na rizika, která se projeví až při skutečném provozu. Audit ani inspekce nenahrazují projektování, pomáhají však odhalit slabá místa a navrhnout jejich řešení.

Analýza rizik a potřeb řidičů

Analýza rizik určuje, kde a jaké bezpečnostní opatření dává smysl. Zohledňuje dopravní zatížení, rychlost, rozhledové poměry, geometrii trasy, terén i možné následky vyjetí vozidla z vozovky.

Projektanti sledují, jak se bude dálnice používat v běžných i méně častých situacích. Posuzují intenzitu dopravy a podíl jednotlivých typů vozidel, návaznost na křižovatky, změny sklonu a směru i místa, kde se mohou řidiči setkat s nečekanou změnou uspořádání. Důležitý je také rozhled: řidič musí mít dostatek času všimnout si značky, překážky nebo kolony a přizpůsobit jízdu.

Riziko neurčuje jen pravděpodobnost nehody. Záleží také na tom, co se nachází za krajnicí. Příkop, prudký svah, pilíř mostu nebo pevná překážka mohou mít odlišné důsledky než volný a mírně skloněný terén. Proto se nejprve zkoumá, zda lze nebezpečí odstranit nebo upravit; teprve poté se zvažuje ochrana pomocí svodidla či jiného zádržného systému.

V praxi pomáhá jednoduchá posloupnost: rozpoznat nebezpečí, posoudit jeho závažnost, hledat možnost úpravy a následně navrhnout ochranu. Tím se předejde automatickému umísťování stejného prvku na každém úseku. Řešení u přehledné části trasy tak může být jiné než v místě napojení, na násypu nebo před mostním objektem.

Výběr a umístění bezpečnostních prvků

Typ a poloha bezpečnostního prvku se volí podle konkrétního rizika a jeho vztahu k ostatním částem komunikace. Svodidla, značení, směrové sloupky, protihlukové stěny i odvodnění musí společně podporovat bezpečné a srozumitelné vedení provozu.

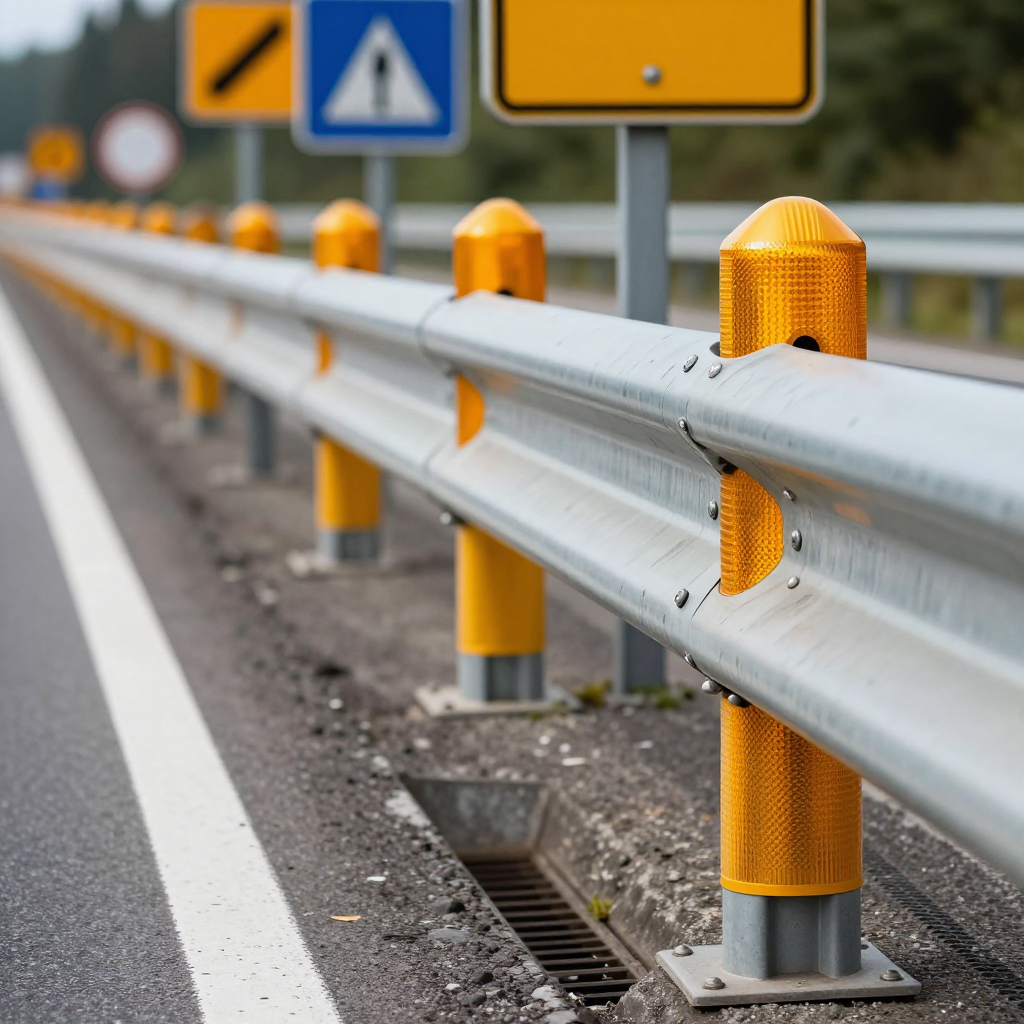

Svodidla a zádržné systémy omezují možnost, že vozidlo opustí vozovku nebo narazí do nebezpečné překážky. Projektant posuzuje, zda je zádržné zařízení potřebné, kde má začínat a končit a jak se napojí na další konstrukce. Záleží také na prostoru za svodidlem a na tom, jak jeho poloha ovlivní údržbu, odvodnění nebo přístup k objektu. Svodidlo přináší ochranu, zároveň však představuje pevný prvek blízko jízdní dráhy, proto musí mít jeho použití konkrétní důvod.

Dopravní značení řidiče informuje, vede a upozorňuje na změnu podmínek. Umístění i návaznost značek se posuzují tak, aby sdělení bylo včasné, čitelné a v souladu s uspořádáním trasy. Směrové sloupky pomáhají odhadnout průběh komunikace, zejména za snížené viditelnosti. Jejich přínos závisí na správném rozmístění a zachovaném stavu.

Protihlukové stěny chrání okolí před hlukem, ale jejich poloha a konstrukční řešení se koordinují s rozhledem, odvodněním, přístupem pro údržbu i okolními objekty. Odvodnění komunikace zase odvádí vodu z vozovky a přilehlých ploch. Zanesené nebo nevhodně navržené odvodňovací prvky mohou zhoršit podmínky na vozovce, proto se řeší společně s niveletou, krajnicemi a dalšími zařízeními.

Bezpečnost mostů, tunelů a složitých úseků

Na mostech, v tunelech a ve složitých úsecích se bezpečnost navrhuje s ohledem na omezený prostor, konstrukční uspořádání a návaznost na okolní komunikaci. Každý objekt proto vyžaduje koordinované řešení přechodů, značení, zádržných systémů a údržby.

U mostního objektu se zádržné zařízení musí sladit s mostním zábradlím, okrajem konstrukce a prostorem pro pěší či servisní přístup, pokud je součástí řešení. Podstatné je také bezpečné napojení svodidla před mostem a za ním. Náhlá změna typu nebo přerušení ochrany může vytvořit slabé místo, které se při návrhu detailů zvlášť prověřuje.

Tunely přidávají další provozní a stavební nároky. Projektant koordinuje dopravní značení s technickým vybavením tunelu a návazností na portály, přilehlé úseky a případné větvení. Důležitá je čitelnost uspořádání a návaznost jednotlivých bezpečnostních řešení; zařízení musí být zároveň dostupná pro kontroly a opravy.

Podobnou pozornost vyžadují křižovatky, přechody mezi odlišnými typy komunikace a místa s omezeným rozhledem. U těchto úseků rozhodují detaily: poloha značky, začátek svodidla nebo způsob odvodu vody může ovlivnit funkci okolních prvků. Včasná koordinace silniční, mostní a tunelové části snižuje riziko dodatečných úprav při realizaci.

Normy, koordinace a projektová dokumentace

Technické normy a předpisy stanovují rámec pro návrh, zatímco konkrétní řešení vychází z podmínek daného projektu. Projektová dokumentace proto propojuje bezpečnostní požadavky s dopravní, stavební, mostní a technologickou částí.

Projektanti ověřují aktuálně platné požadavky pro jednotlivé prvky a fázi projektu. Nelze spoléhat na jeden univerzální detail: jiné podmínky platí pro volný úsek, jiné pro most nebo tunel. Technické řešení se také musí promítnout do výkresů, technických zpráv a podkladů pro realizaci tak, aby zhotovitel dokázal bezpečnostní prvky správně provést.

Koordinace zahrnuje správce komunikace, dopravní inženýry, projektanty trasy a odvodnění, specialisty na mosty a tunely i další dotčené profese. Správce přináší znalost provozu a nároků na budoucí údržbu. Zhotovitel pak při realizaci řeší proveditelnost a skutečné podmínky na stavbě. Případná změna musí být posouzena v souvislostech, ne pouze jako izolovaná úprava jednoho prvku.

Bezpečnostní audit může probíhat v různých fázích přípravy a před uvedením do provozu; inspekce se využívá také na již provozovaných komunikacích. Jejich smyslem je systematicky hledat rizika, nikoli pouze potvrdit, že dokumentace obsahuje požadované značky a svodidla.

Kontrola a údržba po uvedení do provozu

Bezpečnostní řešení zůstává účinné jen tehdy, když se po uvedení dálnice do provozu kontroluje a udržuje. Správce sleduje stav prvků, odstraňuje závady a podle vývoje provozu nebo zjištěných rizik může navrhnout úpravu.

Po dokončení se ověřuje, zda jsou prvky provedeny v souladu s projektovou dokumentací a zda na sebe správně navazují. V běžném provozu se kontrolují například poškozená svodidla, čitelnost a stav dopravního značení, viditelnost směrových sloupků nebo funkčnost odvodnění. Po nárazu vozidla může být nutná rychlá oprava, protože poškozená část zádržného systému nemusí plnit svou funkci.

Význam má také údržba v průběhu roku. Vegetace může zakrýt značku, nečistoty omezit odtok vody a opotřebení snížit viditelnost prvků. Kontrolní režim se proto přizpůsobuje typu zařízení, jeho umístění a provozním podmínkám. U úseku s opakovanými problémy může bezpečnostní inspekce ukázat, že nestačí opravit jednotlivý prvek a je třeba přehodnotit širší uspořádání.

Právě zpětná vazba z provozu uzavírá celý proces: poznatky o závadách a rizikových místech se vracejí ke správci a projektantům. Dálnice tak může reagovat na změny provozu i na slabiny, které nebylo možné plně odhalit pouze z výkresů.

Časté otázky

Kdo navrhuje bezpečnostní prvky na dálnici?

Návrh připravují projektanti dopravních staveb ve spolupráci s odborníky na bezpečnost, mosty, tunely, odvodnění a dopravní značení. Do procesu vstupuje také správce komunikace a podle okolností další dotčené profese. Bezpečnostní audit nebo inspekce řešení nezávisle prověřují z hlediska rizik.

Jak se rozhoduje o umístění svodidel?

Nejprve se vyhodnotí riziko vyjetí vozidla a možné následky, například náraz do pevné překážky nebo sjetí ze svahu. Projektant pak posoudí, zda lze riziko odstranit úpravou terénu, a pokud ne, navrhne vhodný zádržný systém včetně jeho začátku, konce a napojení na sousední konstrukce.

Jakou roli hrají dopravní značky a směrové sloupky?

Dopravní značky předávají pravidla, upozornění a informace o trase. Směrové sloupky pomáhají řidiči rozpoznat průběh komunikace. Oba typy prvků musí být správně umístěné, vzájemně srozumitelné a udržované tak, aby plnily svou funkci i za zhoršené viditelnosti.

Kdy se bezpečnostní řešení kontroluje nebo upravuje?

Kontrola probíhá během přípravy projektu, před uvedením stavby do provozu i při následné správě komunikace. Úprava může následovat po zjištění závady, nehodě, změně dopravních podmínek nebo bezpečnostní inspekci, která odhalí riziko neřešené původním uspořádáním.
